¿Cómo hacer un teodolito?

Una forma simple de hacer un teodolito casero es la que presentaremos a continuación:

1. MATERIALES:

  • 3 palos de escoba.

  • 2 transportadores ( uno completo y otro medio).

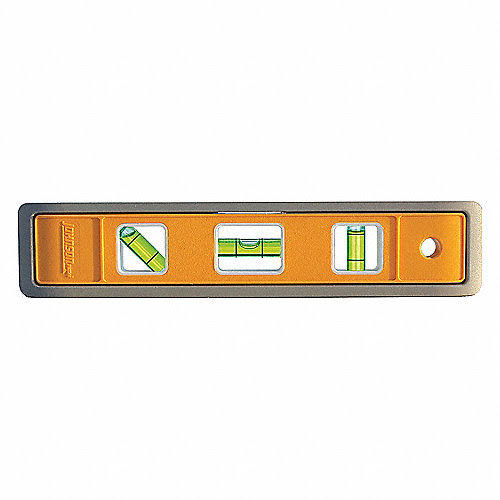

  • 1 nivel

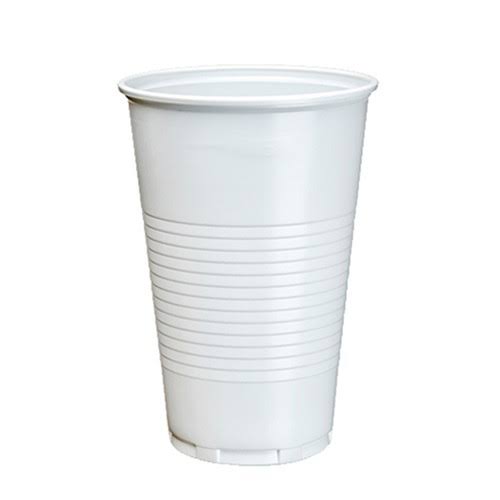

  • 2 vasos descartables.

  • 1 hilo grueso y largo.

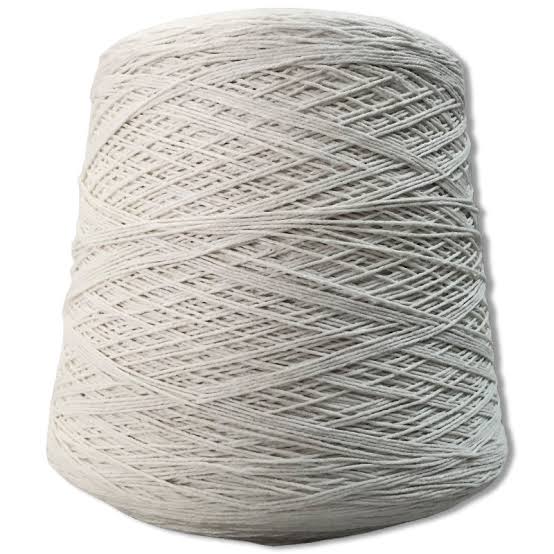

  • 1 palo de balso (cualquier palo de madera).

  • Pintura negra

  • 1 rollo de cartón

  • 1 lupa

  • 1 puntilla

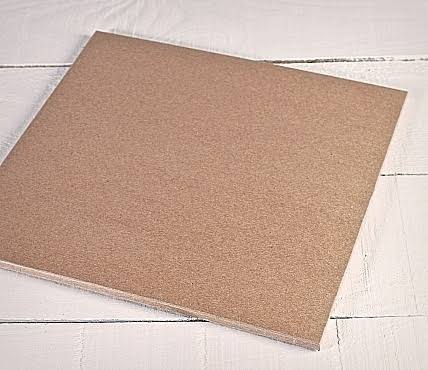

  • 1 base de 23cm. x 35cm.

  • Silicona


2. PROCEDIMIENTO:
  1º Paso: Pintar los materiales de negro, amarrar los tres palos y procurar que quede fuerte para que no se pueda soltar, después de esto abrirlos.

  2º Paso: Colocar el vaso en la parte superior de los tres palos con la puntilla introducida por el medio de éste, pero antes colocar en el vaso un palo de balso para su aseguramiento.

  3º Paso: Colocar la base y buscar la estabilidad del teodolito.

  4º Paso: Colocar el transportador completo en la puntilla ( pegarlo con silicona) colocar el transportador con los grados de acuerdo a tu teodolito.

 5º Paso: Cortar el palo de balso en 4 partes iguales, formando una "Y" ponemos el rollo del papel  ayudado de los chinches entre dos palos luego procedemos a introducir la puntilla en el  transportador completo para así poder realizar el movimiento de arriba y hacia abajo

6º Paso : Cogemos el nivel y le echamos un poquito de silicona lo colocamos al teodolito para que nos de un buen nivel y nos de las medidas exactas

7º Paso :Cogemos el transportador medio calculamos de donde sale el punto medio del teodolito que es 180º y entonces le agregamos un poquito de silicona y lo ponemos en uno delos extremos y así podemos mostrar los grados  hacia  los lados

3. REFERENCIA:
Si tienen mas dudas consulten este vídeo para poder realizar su teodolito casero eficientemente:





martes, 23 de abril de 2013

Teodolito



¿QUE ES UN TEODOLITO?


El teodolito es un instrumento de medición mecánico-óptico que se utiliza para obtener ángulos verticales y, en el mayor de los casos, horizontales, ámbito en el cual tiene una precisión elevada. Con otras herramientas auxiliares puede medir distancias y desniveles.
Un teodolito es un instrumento que sirve para ubicar un objeto a cierta distancia mediante la medida de ángulos con respecto al horizonte y con respecto a los puntos cardinales.(Instrumento para medir ángulos horizontales y verticales en el horizonte). El teodolito meteorológico está diseñado de tal manera que facilita la ubicación de un globo piloto o de radio sonda durante el ascenso.




MOVIMIENTOS:

1º) Movimiento general del aparato. Realizado por el conjunto alidada-limbo sobre el eje vertical del limbo.

2º) Movimiento particular. Giro efectuado sobre el eje vertical de la alidada, coaxial e interior al general del limbo.

3º) Movimiento vertical del anteojo y del eclímetro alrededor del eje secundario.



PARTES:

Partes principales:
Niveles: El nivel es un pequeño tubo cerrado que contiene una mezcla de alcohol y éter; una burbuja de aire, la tangente a la burbuja de aire, será un plano horizontal. Se puede trabajar con los niveles descorregidos.
Precisión: Depende del tipo de Teodolito que se utilice. Existen desde los antiguos que varían entre el minuto y medio minuto, los modernos que tienen una precisión de entre 10", 6", 1" y hasta 0.1".
Nivel esférico: Caja cilíndrica tapada por un casquete esférico. Cuanto menor sea el radio de curvatura menos sensibles serán; sirven para obtener de forma rápida el plano horizontal. Estos niveles tienen en el centro un círculo, hay que colocar la burbuja dentro del círculo para hallar un plano horizontal bastante aproximado. Tienen menor precisión que los niveles tóricos, su precisión está en 1´ como máximo aunque lo normal es 10´ o 12´.
Nivel tórico: Si está descorregido nos impide medir. Hay que calarlo con los tornillos que lleva el aparato. Para corregir el nivel hay que bajarlo un ángulo determinado y después estando en el plano horizontal con los tornillos se nivela el ángulo que hemos determinado. Se puede trabajar descorregido, pero hay que cambiar la constante que nos da el fabricante. Para trabajar descorregido necesitamos un plano paralelo. Para medir hacia el norte geográfico (medimos acimutes, si no tenemos orientaciones) utilizamos el movimiento general y el movimiento particular. Sirven para orientar el aparato y si conocemos el acimutal sabremos las direcciones medidas respecto al norte.
Plomada: Se utiliza para que el teodolito esté en la misma vertical que el punto del suelo.
Plomada de gravedad: Bastante incomodidad en su manejo, se hace poco precisa sobre todo los días de viento. Era el método utilizado antes aparecer la plomada óptica.
Plomada óptica: es la que llevan hoy en día los teodolitos, por el ocular vemos el suelo y así ponemos el aparato en la misma vertical que el punto buscado.
Limbos: Discos graduados que nos permiten determinar ángulos. Están divididos de 0 a 360 grados sexagesimales, o de 0 a 400 grados centesimales. En los limbos verticales podemos ver diversas graduaciones (limbos cenitales). Los limbos son discos graduados, tanto verticales como horizontales. Los teodolitos miden en graduación normal (sentido dextrógiro) o graduación anormal (sentido levógiro o contrario a las agujas del reloj). Se miden ángulos cenitales (distancia cenital), ángulos de pendiente (altura de horizonte) y ángulos nadirales.
Nonius: Mecanismo que nos permite aumentar o disminuir la precisión de un limbo. Dividimos las n - 1 divisiones del limbo entre las n divisiones del nonio. La sensibilidad del nonio es la diferencia entre la magnitud del limbo y la magnitud del nonio.
Micrómetro: Mecanismo óptico que permite hacer la función de los nonios pero de forma que se ve una serie de graduaciones y un rayo óptico mediante mecanismos, esto aumenta la precisión.
Partes accesorias
Trípodes: Se utilizan para trabajar mejor, tienen la misma X e Y pero diferente Z ya que tiene una altura; el más utilizado es el de meseta. Hay unos elementos de unión para fijar el trípode al aparato. Los tornillos nivelantes mueven la plataforma del trípode; la plataforma nivelante tiene tres tornillos para conseguir que el eje vertical sea vertical.
Tornillo de presión (movimiento general): Tornillo marcado en amarillo, se fija el movimiento particular, que es el de los índices, y se desplaza el disco negro solidario con el aparato. Se busca el punto y se fija el tornillo de presión. Este tornillo actúa en forma ratial, o sea hacia el eje principal.
Tornillo de coincidencia (movimiento particular o lento): Si hay que visar un punto lejano, con el pulso no se puede, para centrar el punto se utiliza el tornillo de coincidencia. Con este movimiento se hace coincidir la línea vertical de la cruz filar con la vertical deseada, y este actúa en forma tangencial. Los otros dos tornillos mueven el índice y así se pueden medir ángulos o lecturas acimutales con esa orientación.
